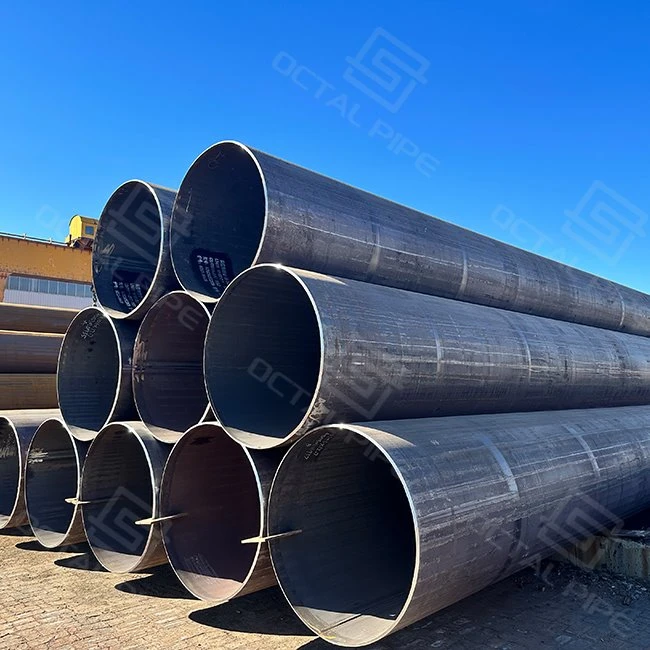

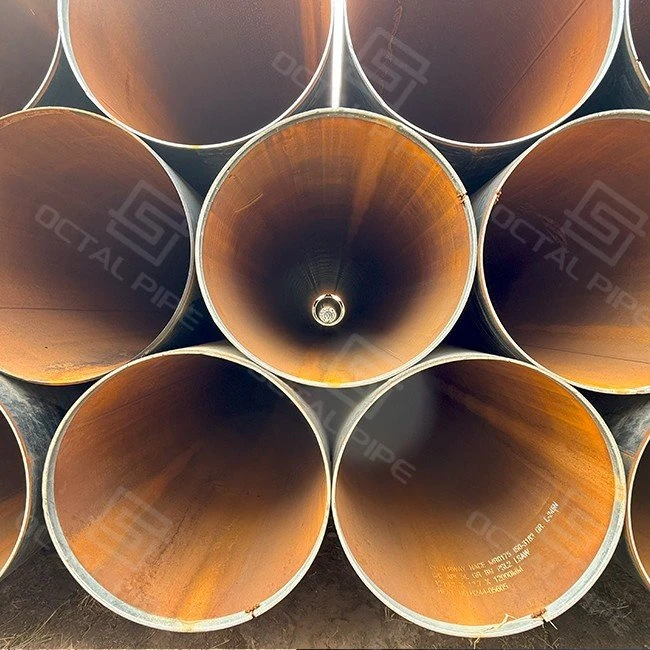

LSAW potrubí

Velké{0}}průměrové-potrubí, říční přechody, mola a hlubinné základy zřídka používají stejné potrubí jako kotel nebo krátká procesní linka. Zde designéři obvykle volajíOcelová trubka LSAW (Longitudinal Submerged Arc Welded)., protože je umožňuje kombinovatširoký plech, silná tloušťka stěny a rovné{0}}svarové svary, které lze snadno zkoumat a sledovat.

Octal Pipe se zaměřuje na tento typ práce. My dodávámedeskové-trubky LSAW vyrobené procesem JCOE s oboustranným-svařováním SAW, krycíAPI 5L třída B–X100 a odpovídající konstrukční třídy. Průměry od400–1626 mma tloušťka stěny až75 mmumožnit pokrytí jednoho rozsahu LSAWdálkové vedení, záhlaví stanic, hromady na moři a velké vodovodní potrubí, takže nemusíte řídit různé mlýny pro každou část projektu.

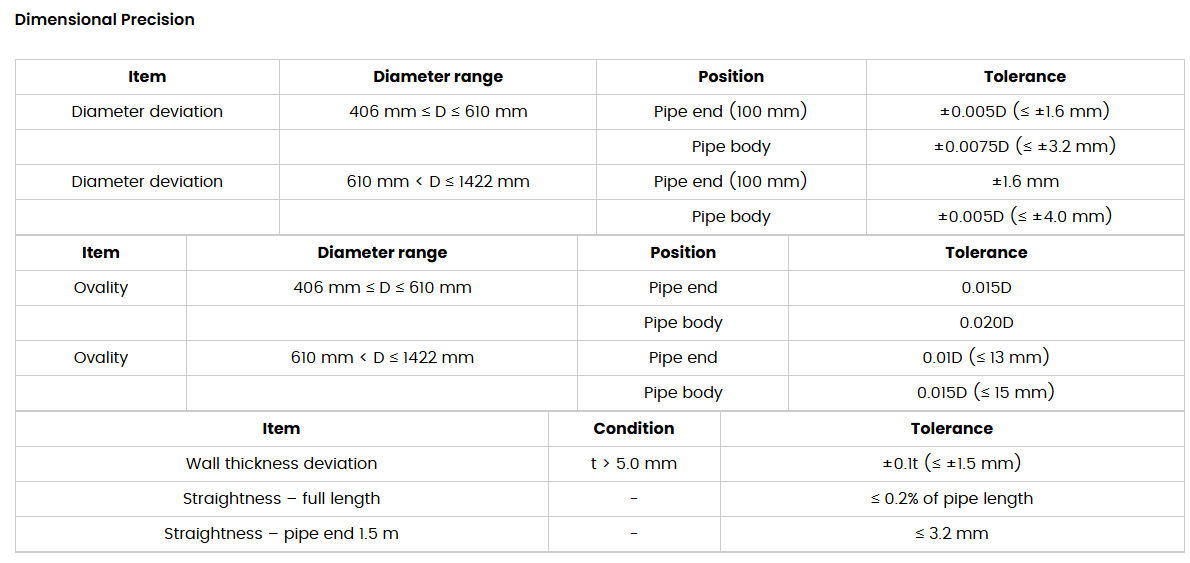

Rozměrové charakteristiky

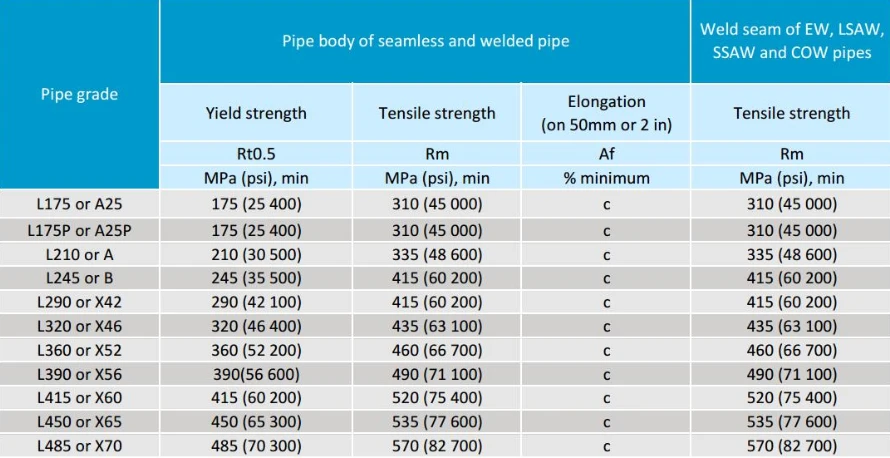

Materiálové třídy a klasifikace

Octal Pipe dodává potrubí LSAW v přísném souladu s uznávanými specifikacemi pro -potrubí a tlakové- potrubí. Mezi typické standardy, které podporujeme, patří:

• API SPEC 5L (PSL1 / PSL2)– Potrubí pro přenos oleje, plynu a vody; CVN, HIC/SSC podle projektu.
• GB/T 9711-2017– Ropný a zemní plyn-Ocelové potrubí pro potrubní dopravu (L245–L555).
• ISO 3183 (NA ZNAMENÍ)– Mezinárodní norma-pro potrubí harmonizovaná s API 5L.
• ASTM A671 / ASTM A672– Potrubí EFW/SAW pro atmosférický až vysoký{0}}tlak, střední až zvýšené teploty.
• GB/T 3091-2015– Svařovaná ocelová trubka pro nízkotlaké-dopravování kapalin (pro určené civilní/užitkové aplikace).
• SY/T 5037-2018– SAW potrubí pro běžné kapaliny(pro alternativy SSAW, pokud jsou uvedeny).
• Další domácí a mezinárodní normy– např. CSA Z245.1, lze zajistit požadavky na služby-projektu (výběr materiálu NACE MR0175/ISO 15156) a kontrolu třetí-stranou 3.2.

U každé zásilky jsou k dispozici certifikáty o zkoušce frézování (EN 10204 3.1 / 3.2) a úplné záznamy NDT.

• Příprava desky → frézování hran
• Tvarování (JCOE nebo UOE)
• Tečkovací svařování + vnitřní/vnější SAW
• UT/RT (pokud je specifikováno)
• Rozšíření + rovnání + zkosení konce
• Hydrotest + výstupní kontrola (pokud je specifikována)

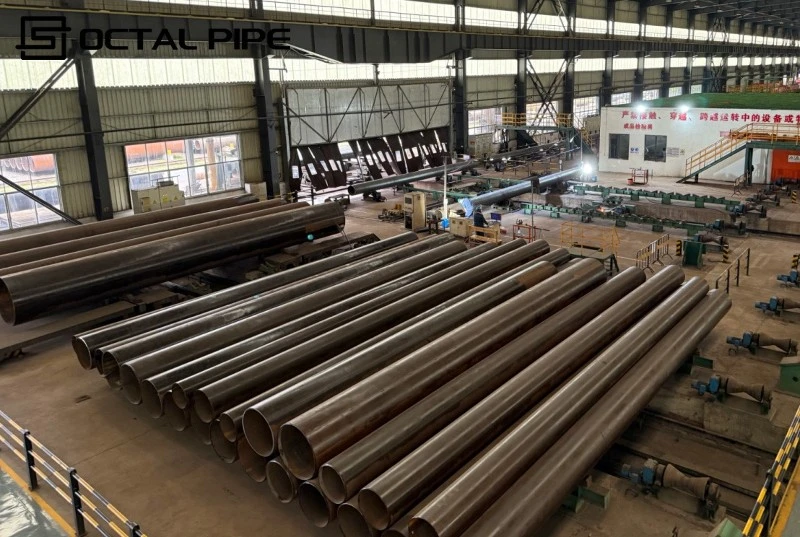

Ovládací prvky výrobní linky potrubí LSAW

Příprava surovin

• Za tepla-válcovaný plech/svitek z kvalifikovaných závodů pod přísnou vstupní kontrolou
• Povrch zkontrolován magnetickými částicemi / vizuální kontrolou, aby se vyloučily laminace a povrchové vady
• Chemické složení ověřeno tak, aby odpovídalo požadovanému API 5L / jakosti projektu
• Vysokotlaké{0}}odstranění vodního kamene pro zajištění čistého povrchu oceli před tvářením a svařováním

Technologie tváření

• Přesné odvíjení a vyrovnávání pro stabilizaci tvaru desky
• Hydraulické rovnání a servo{0}}řízené tvarování pro přesný průměr a kruhovitost trubky
• Digitální ovládání ohybu/hrany pro udržení stejnoměrné svarové mezery po celé délce
• Proces tváření je optimalizován tak, aby se zabránilo "vyboulení" svaru a nesouladu ve spoji

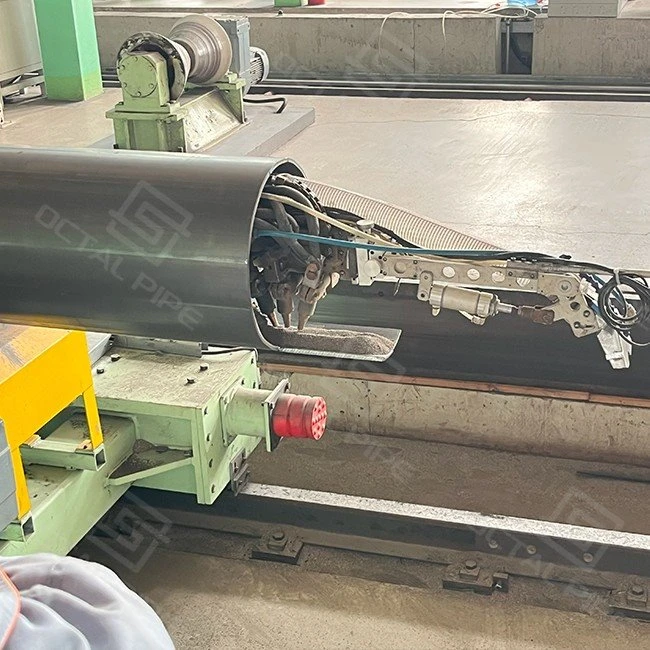

Proces svařování

• Vysoce účinné{0}}automatické svařovací stanice pro kořenové a výplňové průchody
• Více{0}}drátové svařování pod tavidlem (4–5 drátů) pro dosažení plného průniku a vysoké rychlosti odtavování
• Nepřetržité svařování po{0}}délce pro zajištění integrity spoje na dlouhých trubkách LSAW
• In{0}}line sledování parametrů svařování a záznam pro sledování kvality svaru

Nedestruktivní testování

• Automatické ultrazvukové testování (UT) na svarovém švu a přilehlém základním kovu
• 100% rentgenové (RT) nebo panoramatické vyšetření svaru podle požadavků projektu/API
• Míra kvalifikace svarů navržená tak, aby přesáhla 99,5 % prostřednictvím řízení procesu a smyčky přepracování

Povrchová úprava a nátěry

• Vnitřní a vnější čištění/tryskání na stupeň nátěru
• K dispozici je několik-korozních nátěrových systémů: 3PE/3LPE, FBE, epoxidové nebo projektové-systémy
• Kontrola adheze a tloušťky povlaku; solný-sprej / testy stárnutí mohou dosáhnout 1000 h nebo více v závislosti na systému
• Hotové trubky dodávané s koncovkami a označením pro přepravu a montáž na místě

U mnoha projektů není první otázkou „jaká velikost je k dispozici“, alejaký typ potrubí je vhodný: LSAW, SSAW nebo ERW. Octal se podílí na všech třech, ale existují jasné důvody, proč si designéři a majitelé záměrně vybírajíOcelová trubka LSAWv určitých případech.

LSAW vs SSAW (spirálově svařované)

SSAW (spiral welded) potrubí funguje dobřenízko až střednětlaká vodní potrubí a některá pobřežní potrubíkde hlavním hnacím motorem je cena. Nicméně, mnohovysokotlaká přepravní potrubí, říční přechody, pobřežní potrubí a stavební pilotyjsou specifikovány jakoLSAWprotože:

• asvar je rovný, snadnější prozkoumat a kvalifikovat se pro AUT a lomovou mechaniku;
• silná tloušťka stěny (až 40-75 mm) je praktičtější z talíře než ze spirály;
• nějakýkonstrukční kódy a specifikace klienta omezují nebo vylučují spirálové svaryv oblastech s vysokým{0}}důsledkem.

Výsledkem jsou projekty API 5L, které vyžadujíX60–X80 s CVN / DWTT a volitelným HICčasto skončí používánímrovný-šev LSAWpro kritické úseky, i když je SSAW povoleno jinde.

LSAW vs ERW (elektricky odporově svařované)

ERW je společné promalé a střední průměryv distribučních sítích, opláštění a obecných stavebních pracích. Jakmile OD překročí zhruba400–508 mma tloušťka stěny se stává těžší, většina majitelů přechází nadesk-založené LSAWprotože:

• atepelný příkon, tvar svaru a NDT přístupve švech SAW jsou vhodnější pro tlustostěnné-trubky s velkým-průměrem;
• Požadavky API 5L PSL2 a další testy(DWTT, CTOD atd.) jsou snáze splnitelné a dokumentovat na deskách-podélné švy;
• propiloty a konstrukční trubkyKombinace tloušťky stěny, kontroly oválnosti a přímosti upřednostňuje LSAW.

Pro zákazníky společnosti Octal to obvykle znamená:ERWpro malý otvor,SSAWkde dominuje nízký/střední tlak a náklady, aLSAWkdekoli je linie nebo strukturavysoce důsledkové, pod vysokým tlakem nebo podléhají přísné kontrole třetí{0}}strany.

Když si objednáteLSAW svařovaná ocelová trubka, nekupujete jen ocel po tunách. Kupujete si schopnostodpovídat výkresům, projít kontrolou AUT a-třetí stranou a dodržet plánovanou stavbu.
Vlastní velký průměr-Octal PipeLSAW mlýn v Číněje nastaven přesně kolem těchto bodů, takže funguje tak, jak skutečně běží projekty potrubí a základů.

Od zájmů kupujícího po to, co Octal Pipe dodává

Co se za tím skrývá v Octal Pipe Mill

Zařízení LSAW společnosti Octal Pipe jevěnovaný velkým, rovným-trubkám, nikoli smíšená malá-dílna. Výrobní okno – obvykleVnější průměr 400–1626 mm, stěna 8–50+ mm, v API 5L B–X80 a odpovídajících konstrukčních třídách– je postaven na skutečných případech použití:kmenové a sběrné linky, městský plyn, vodní přeprava, bundy, hromady a těžké potrubí-členy stojanů. To znamená, že vaše specifikace obvykle spadá do „sweet spotu“ mlýna, místo toho, abyste byli nuceni na hranici toho, co zařízení dokáže.

Za značkouOktalová dýmka, existuje řada, která je vytvořena tak, aby dělala stejnou věc správně, znovu a znovu:

• CNC frézování hran plechu-a bezobslužné předběžné{1}}ohýbáníposkytují čistou, opakovatelnou svarovou drážku, takže každý podélný šev začíná se stejnou geometrií.
• Automatické stehování a interní / externí stanice SAWudržujte spoj vyrovnaný a přívod tepla pod kontrolou, omezte ruční nastavování a nepředvídatelné chování při svařování.
• On-line UT švů plus kompletní-hydrostatické testovánízajistěte, aby do vašeho projektu vstoupily pouze trubky s ověřitelnou integritou svaru.

Systém kvality za tím je v souladuPožadavky na styl ISO 9001 a API-, podporované národními licencemi na výrobu-tlakových trubek a jejich povrchovou úpravou a certifikacemi produktů, jako je napřAPI 5Lkde je to požadováno. V praxi to znamená, že dostáváteknihy strukturovaných dat– Souhrny MTC, NDT a hydrotestů, protokoly o nátěrech – ve formátu, který vyhovuje mezinárodním projektům potrubí a základů. Místo volných zpráv se musíte přes-organizovat sami.

Konečně způsob, jakým Octal Pipe pracuje s mlýnem, jeorientované na projekty-, nejen na frézování-výstupu-. Spojujeme výrobu LSAW, nátěry,-kontrolu třetí strany a námořní přepravu do jednoho plánu a mluvíme jak „jazykem projektu“, tak „jazykem mlýna“. Pro vás jako kupujícího je to výsledekPotrubní potrubí a piloty Octal Pipe LSAWdorazit na místopřipraveno ke svařování, pohonu a instalaci, podporované dokumentací a řízením procesů, které odpovídají tomu, co vaše projektové týmy a koncoví klienti skutečně očekávají.

Výběr dodavatele potrubí LSAW v Číně

Pokud získáváte zdrojeTrubka LSAW z Číny, skutečné riziko není „mohou vyrobit potrubí“ -, jde o to, zda dodavatel může dodatsrovnatelný, auditovatelný rozsah(trasa formování + kontrola + sledovatelnost + exportní balení), aby vaše kontrola kvality příjmu a projektu nezůstala na chybějících důkazech. NaOktalová dýmka, provozujeme dodávku LSAW jako anákup-kontrolovaný balíček: základní potrubí podle objednaného standardu, kontrolní body zarovnané s vaším ITP a identifikace zásilky, kterou může váš sklad rychle sladit.

• Exportujte balení, které odpovídá realitě manipulace: U zásilek na dlouhé{0}}dopravy/exportu určete koncovou ochranu, ochranu hran/zkosení, zvedací body a balení vhodné pro plavbu, aby nedošlo k poškození mezi mlýnem, přístavem a dvorem.
• Výhoda místní koordinace v Číně: Když spojíte trubku + úkos + povrchovou úpravu/balení do jedné objednávky, sníží se počet přesunů do vnitrozemí a další{3}}kroky manipulace -, což je často místo, kde dochází k poškození zkosení, kontaminaci ID a mezerám v papírování.
• Srovnatelný rozsah kontroly svaru: Napište požadavky UT/RT jakometoda + krytí + akceptační základ; jinak dva"Čína dodavatelé potrubí LSAW“ může citovat stejnou třídu se zcela odlišnými kontrolními výstupy.

Co obdržíte, když je uvedeno v PO/ITP: MTC/CMTR (EN 10204 3.1/3.2), zpráva NDT (metoda/pokrytí/přijetí/výsledky), záznam hydrotestu (tlak/podržení/výsledek), rozměrová zpráva a seznam balení/označení vázaný na ID potrubí/svazku (digitální soubor je k dispozici na vyžádání).

Klíčové oblasti použití

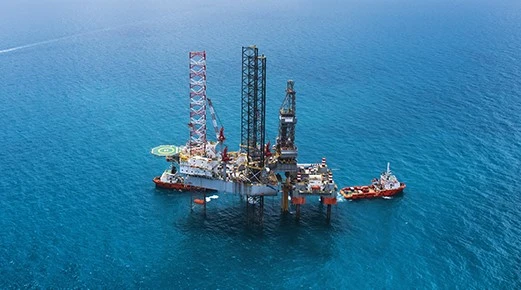

Konstrukční podpora a základy



Kromě čisté dopravy je potrubí Octal LSAW široce používáno jakokonstrukční ocel: podmoří a-pobřežípiloty, nohavice bund, haldy sukní, delfíni, podpěry zdí mola a nábřeží, mostní pilíře a těžké rourové-stojany. Kombinace-tloušťky stěny desky a řízené přímosti poskytuje pevnost v tlaku a odolnost v ohybu potřebnou pro ražení, injektáž a dlouhodobé cyklické zatěžování.

Přenos a shromažďování kapalin a plynů



Oktalová trubka LSAW se používá prodálkové a regionální plynovody-přepravující ropu, rafinované produkty, zemní plyn, bohatý plyn, vyrobenou vodu a šarže více{0}}produktů. Masivní-stěna, velké-průměry umožňují návrhářům kombinovatvysoký výkon-se stabilním ovládáním tlaku, zatímco zdokumentované CVN / DWTT / volitelné programy HIC podporují požadavky na sladké i kyselé služby.

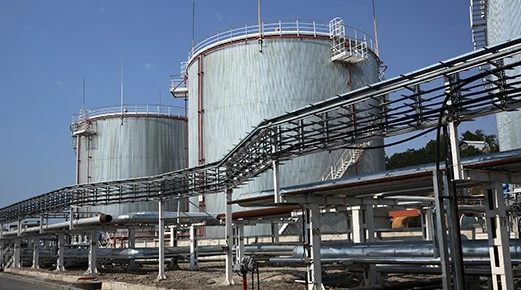

Terminály, skladovací a nakládací infrastruktura



Naropné a chemické terminály, tankoviště a nakládací mola, Octal LSAW potrubí se používá provstupní/výstupní vedení, sběrné sběrače, nakládací vedení do námořních kotvišť a spojení SPM / bóje. Řízený vnější průměr, geometrie zkosení a kvalita povrchové úpravy pomáhají zkrátit -dobu montáže-na místě a opravy nátěru, takže stavební týmy mohou navazovat nádrže, čerpadla a nakládací ramena s menším počtem úprav na poli.

Petrochemické a průmyslové systémy



Vrafinerie, petrochemické komplexy, zařízení na LNG a jednotky na výrobu hnojivje použita trubka LSAW s velkým průměrem-spalovací a odkalovací linky, sběrače rostlin, rozdělovače tankových farem, linky na rekuperaci par a inženýrské koridorykde průměry přesahují typický bezešvý rozsah. VhodnýTřídy API, ASTM a EN, plus možnosti vnitřního a vnějšího nátěru umožňují jedné rodině LSAW pokrýt vysoko-průtok, střední-tlakové služby s konzistentní dokumentací a kontrolou.



Zobrazit případy souvisejících projektů

Klikněte zde

Typické konfigurace ocelových trubek LSAW podle typu služby

Pro potrubí a základy s vysokým{0}}následkem kupující nepotřebují jen mlýn; potřebujíkontrola, sledovatelnost a rychlá podpora, když se něco pokazí. Přesně na tom staví Octal Pipe svou dodávku LSAW.

1. Filozofie „100% kontroly“ – každý kritický krok je kontrolován

Místo toho, abychom odebrali několik kusů a označili to za dobré, naše LSAW mlýn provozuje adevíti-bodové 100% kontrolní schémaod suroviny po balení:

Pro vás to znamená, že jakýkoli kus, který vlastník nebo inspektor třetí{0}}strany vyzvedne, jekompletní testovací stopa za tím, místo mezer v záznamech.

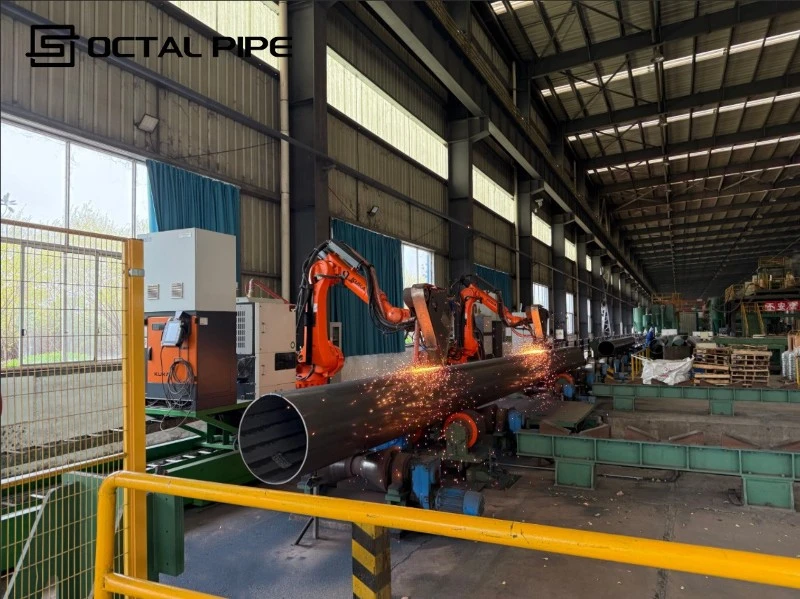

2. Digitální, automatizovaná linka pro opakovatelnou kvalitu svaru

Naše výrobní linka je navržena tak, aby při svařování a tvarování švů byla co možná nejvíce nahodilá:

• Plně digitální, síťová výrobní linka– klíčové jednotky jako UT, frézování hran, tváření, svařování, rozšiřování a hydrotest jsou pod centrálním dohledem, takže procesní parametry lze zpětně vysledovat ke každé jednotlivé trubce.
• Svařování dvojitým-ponořeným-obloukem s online fázovaným-array UT– po interním a externím svařování SAW je každý šev okamžitě zkontrolován online ultrazvukovým testováním s bodovou rentgenovou kontrolou. Parametry a výsledky svarů jsou plně zaznamenávány, čímž je rychlost oprav velmi nízká a umožňuje první-akceptaci svarů99.99%.
• Mechanická expanze po celé-délce– každá trubka je po svařování mechanicky roztažena, což vyrovnává zbytková pnutí a zlepšuje kruhovitost a přímost. Díky tomu je ohýbání pole, obvodové svařování a beranění předvídatelnější.
• Laboratorní podpora akreditovaná CNAS-– všechny experimentální programy a kvalifikace postupů (CVN, DWTT, HIC / SSC atd.) jsou prováděny v národní-akreditované laboratoři, takže testovací data mohou být přijímána v mezinárodních projektech bez opětovného-testování.

Výsledkem je, že chování švuOctal Pipe LSAWnení to o štěstí:trubky stejné velikosti a třídy se chovají konzistentněve svařování, NDT a servisu.

3. Systém služeb postavený na projektech, nejen na zakázkách

Řízení ve mlýně řeší jen polovinu problému. Octal Pipe také provozuje model služeb, který sleduje rytmus skutečných projektů:

• Špičkové{0}}přizpůsobené zpracování– můžeme dodat potrubí LSAWnařezané na projektovou délku, předem-zkosené, označené, s připravenými otvory nebo rukávypodle výkresů, takže materiál dorazí na místo téměř „připravený ke svařování / připravený k jízdě“, a nikoli jako polotovar, který potřebuje těžké přepracování-.
• Jasný závazek{0}}odpovědi na problém– jakmile je problém s produktem potvrzen, chceme být na místě v48 hodin pro domácí projekty a do 96 hodin pro zahraniční projektynebo si sjednejte pomoc od důvěryhodných místních-partnerů třetích stran. Cílem je pomoci vám identifikovat hlavní příčinu a rychle se dohodnout na praktickém řešení, nejen výměnou e-mailů.
• 24/7 technická podpora zkušeným týmem– pracovníci prodeje, techniky, kontroly kvality a logistiky pracují jako jeden projektový tým. Oni vědíAPI 5L, GB/T 9711, ASTM A671 / A672 a regionální požadavkyna Středním východě, v jihovýchodní Asii, Africe a na dalších trzích a mohou označit klauzule, na které se vlastníci nebo dozorci obvykle zaměřují, než se stanou problémem.

Pro EPC a nákupní týmy,Oktalová dýmkanení tedy pouze názvem na certifikátu mlýna, ale dodavatelem, který kombinuje:

• 100% kontrolovaná výroba LSAW,
• sledovatelnou dokumentaci připravenou k auditu-a
• responzivní projektová podporakdyž potřebujete pomoc na místě.

Kontaktujte nyní

Běžný problém

Q1: Co je ocelová trubka LSAW?

A: Ocelová trubka LSAW (trubka svařovaná podélným ponorným obloukem)je svařovaná trubka o velkém-průměru vyrobená z plechu tvářením JCOE/UOE a oboustranným-svařováním SAW. Používá se především provysokotlaké-potrubí pro přepravu ropy, plynu a vody a konstrukční piloty.

Q2: Jaké jsou typické velikosti potrubí LSAW a rozsahy tloušťky stěny?

A: Osmičkové zásobypotrubí LSAWv typických velikostechVnější průměr 400–1626 mmstloušťka stěny 6–75 mm, v jednotlivých délkách kolem6.5–12.6 m, pokrývající většinupotrubí a piloty velkého-průměrupožadavky.

Q3: Jaký je rozdíl mezi potrubím LSAW a potrubím SSAW / ERW?

A: potrubí LSAWmá arovný podélný šev SAWvyrobeno z plechu, vhodné provelký průměr, silná stěna a čáry vysokého-tlaku/vysokého{1}}důsledku. SSAWmá spirálový šev a často se používá pro linky citlivé na nižší-tlak a náklady-;ERWje hlavně promalé a střední průměry.

Q4: Které normy a jakosti splňují potrubní trubky Octal API 5L LSAW?

A: OsmičkováPotrubí API 5L LSAWse vyrábí kAPI 5L PSL1 / PSL2, GB/T 9711 a ISO 3183, ve třídáchL245/B až L690/X100, sEN 10204 3.1 / 3.2 certifikáty a úplné záznamy NDT / hydrotestNA ZNAMENÍ.

Certifikace



CE certifikát

Certifikát ISO 9001

Certifikát API Q1

Certifikát ABS

Certifikát AP-5L

Certifikát API-5CT



API SPEC 5L (PSL1 / PSL2)– Potrubí pro přenos oleje, plynu a vody; CVN, HIC/SSC podle projektu.

GB/T 9711-2017– Ropný a zemní plyn-Ocelové potrubí pro potrubní dopravu (L245–L555).

ISO 3183 (NA ZNAMENÍ)– Mezinárodní norma-pro potrubí harmonizovaná s API 5L.

ASTM A671 / ASTM A672– Potrubí EFW/SAW pro atmosférický až vysoký{0}}tlak, střední až zvýšené teploty.

GB/T 3091-2015– Svařovaná ocelová trubka pro nízkotlaké-dopravování kapalin (pro určené civilní/užitkové aplikace).

SY/T 5037-2018– SAW potrubí pro běžné kapaliny(pro alternativy SSAW, pokud jsou uvedeny).

Další domácí a mezinárodní normy– např. CSA Z245.1, lze zajistit požadavky na služby-projektu (výběr materiálu NACE MR0175/ISO 15156) a kontrolu třetí-stranou 3.2.

U každé zásilky jsou k dispozici certifikáty o zkoušce frézování (EN 10204 3.1 / 3.2) a úplné záznamy NDT.
