Vrtací trubka

Vrtací trubkaje trubková ocelová vrtací kolona s přerušovanými konci a svařovanými nástrojovými spoji, vyrobená a zkontrolovaná podle API Spec 5DP, takže nákup může zajistit přijetí, sledovatelnost a zajistit-spolehlivost dříve, než se trubka dostane na plošinu.

Jako výrobce vrtných trubek se Octal Pipe zaměřuje na kontrolovatelné body selhání-svařování spojů nástrojů, integritu závitů a přepravu-záznamy úrovní-, protože většina zpoždění souprav začíná u připojení, nikoli u těla trubky. To zajišťuje mechanickou pevnost, rozměrovou přesnost a zaměnitelnost s mezinárodním vrtacím zařízením.

Ve skutečných podmínkách nákupu obvykle problémy s vrtnými trubkami nezačínají-od začátkunejasný rozsah PSL/třídy, neodpovídající připojení/nástrojové spoje a chybějící záznamy o kontrolekteré zpomalují příchozí kontroly a vytváří-postranní zpoždění. Octal dodává vrtnou trubku API 5DP jako anbalíček připravený k přijetí-: jasné vstupy RFQ (pomocí API RP 7G jako reference pro výběr), definovaný rozsah inspekce a sada dokumentů, která omezuje pozdější přepracování a argumenty.

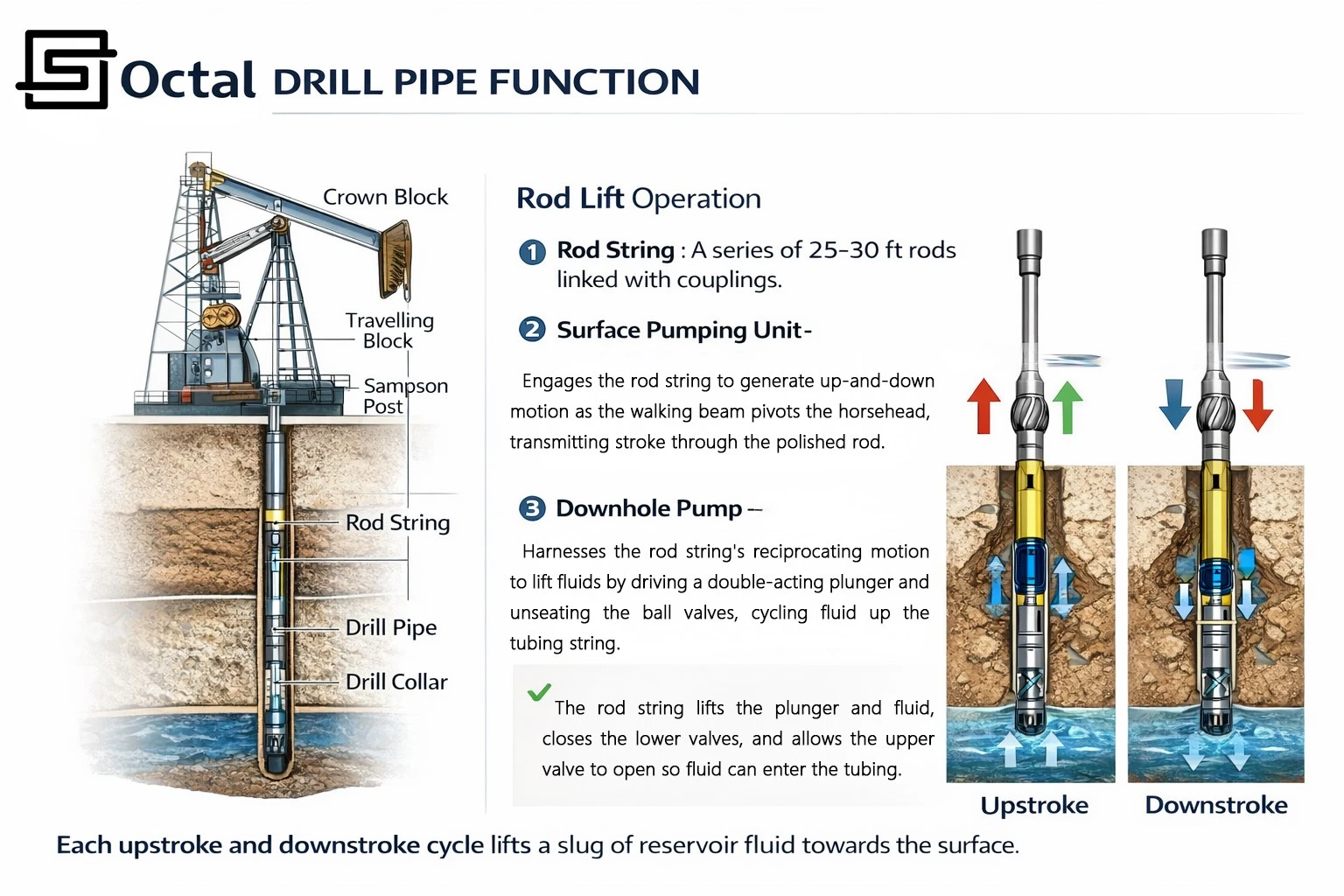

Vrtací trubky jsou pracovní řetěz, který spojuje povrchový rotační systém s korunkou a sestavou spodního otvoru (BHA). Při běžném vrtání plní tři funkce současně. Nejprve přenáší točivý moment a otáčky z horního pohonu nebo otočného stolu prostřednictvím kloubových spojů-nástroje za účelem otáčení bitu. Za druhé, nese axiální zatížení (váha-na-bitu) a ohýbání, když se trajektorie vrtu mění a struna se dotýká vrtu. Za třetí, funguje jako tlakové potrubí pro vrtnou kapalinu: bláto je čerpáno vrtací trubkou k tryskám vrtáků, poté se vrací nahoru mezikruží, aby přepravovalo odřezky, regulovalo tlak, ochlazovalo vrták a stabilizovalo otvor.

Vzhledem k tomu, že prostředí ve vrtu není ustálené-, je vrtací kolona neustále vystavena dynamickým reakcím, které jsou znázorněny na obrázku: axiálním vibracím a rázům (odskočení vrtáku), bočním vibracím a nárazům (ohyb a kontakt se stěnou) a torzním vibracím. Torzní vibrace se mohou rozvinout do prokluzu, kdy se bit na okamžik zpomalí nebo zastaví, zatímco rotace povrchu pokračuje, a poté se náhle uvolní-, čímž vznikne vysoký špičkový točivý moment a zrychlí se únava na spojích a přechodových zónách. Víření bitů je laterální nestabilita, kdy se bit/BHA precesuje kolem středové linie otvoru; víření vpřed a vzad popisuje různé vzory rotace/kontaktu a může způsobit rychlé opotřebení frézy a poškození spojení. To je důvod, proč se výběr a kontrola vrtných trubek řídí integritou spojení, rozměrovou konzistencí a sledovatelností, nejen vnější průměr a tloušťka stěny.

Postaveno výrobcem vrtných trubek podle specifikace API 5DP, takže nákup může zablokovat přijetí, zahřát-k-sledovatelnosti spojů a zajistit-spolehlivost, než se trubka dostane na vrtnou plošinu.

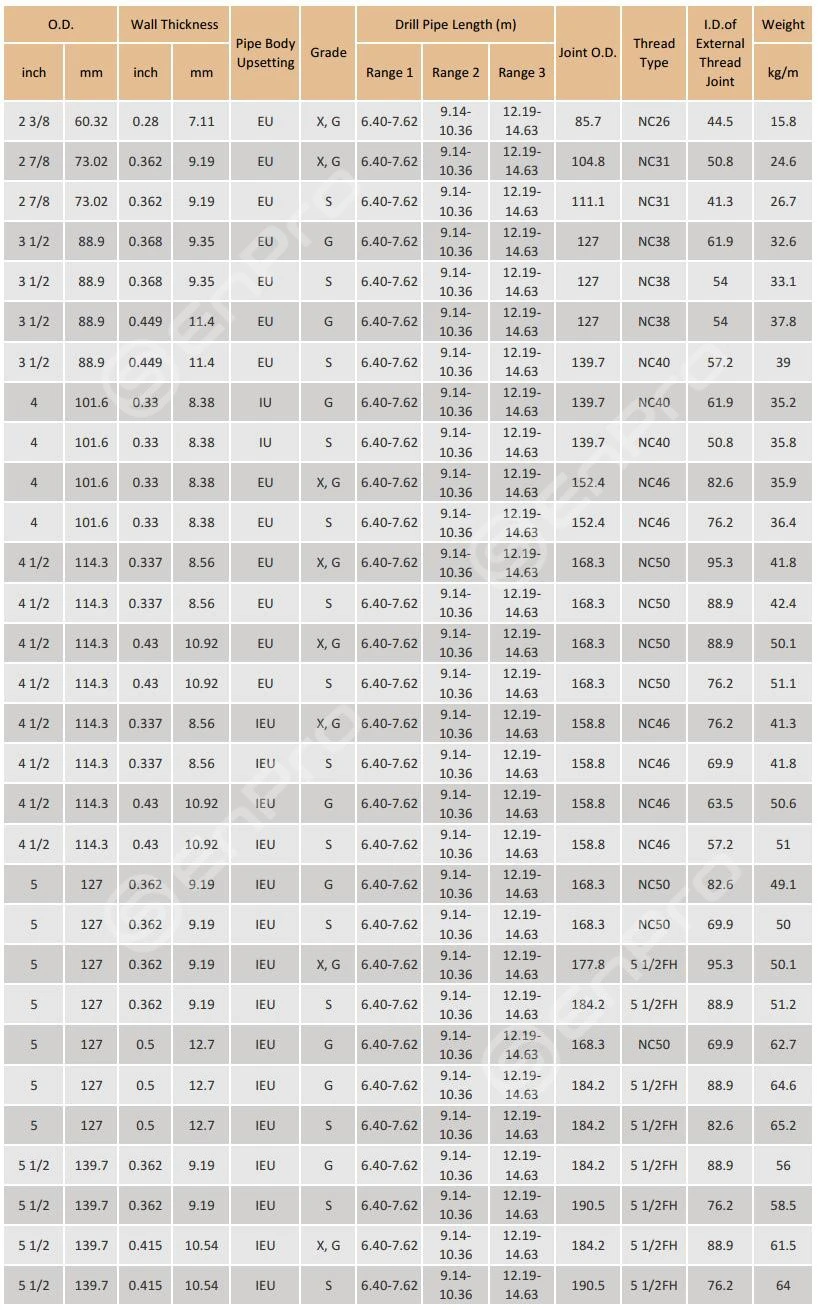

Velikosti vrtacích trubek

Specifikace vrtací trubky API 5DP (třídy, velikosti, připojení)

• Výběr jakosti: Přizpůsobte E75/X95/G105/S135 očekávanému programu točivého momentu, napětí a hloubky vrtání.
• Kyselé / korozivní jímky: Uveďte tendenci CO₂/H₂S, aby bylo možné sladit možnosti ochrany a rozsah kontroly (pokud je specifikováno).
• Kontrola rizika spojení: Vyberte typ kloubu nástroje a{0}}vybavte se cvičením, abyste omezili zadření a poškození ramen.
• Získání přehlednosti: Vyžadujte identifikaci na společné{0}}úrovni + seznam balení pro rychlé sečtení a přijetí na dvůr.

Octal Pipe dodržuje přísnou a sledovatelnou výrobní sekvenci, aby byla zaručena mechanická integrita a odolnost proti únavě:

1. Výroba oceli a válcování trubek

• Bezešvé legované ocelové trubky (35CrMo, 40Cr, 4137H, 4145H) s řízenou chemií.
• Kontinuální lití a děrování zajišťuje jednotnou strukturu zrna.

2. Rozčilující

• Konce trubek jsou zahřáté a kované do tvarů Internal Upset (IU), External Upset (EU) nebo Internal{0}}External Upset (IEU).
• Pěchování zvětšuje-plochu průřezu pro svařování nástrojových spojů a zlepšuje pevnost spoje.

3. Tepelné zpracování

• Kalení a popouštění poskytuje požadovanou pevnost na mezi kluzu/tahu (např. S135 Větší nebo rovna 135 000 psi).
• Řízené cykly pece zajišťují rovnoměrnou tvrdost po celé délce trubky.

4. Třecí svařování

• Přesné třecí-svařování spojuje spoje nástroje s pěchovaným tělem trubky.
• Zóna svaru prochází speciálním tepelným zpracováním pro dosažení bezešvých metalurgických spojů.

5. Obrábění a řezání závitů

• Závity API 7-2 (NC, IF, REG, FH) řezané s CNC přesností.
• Fosfátový povlak a měděné pokovení pro snížení zadření.

6. Hardbanding a povrchová ochrana

• Tvrdé pásy na bázi Fe-, Cr-karbidu nebo slitiny Nb zvyšují odolnost proti opotřebení.
• Konečný nátěr s inhibitory koroze pro ochranu při přepravě/skladování.

• Standardní připojení:API NC, IF, FH, REG
• Prémiová připojení:XT™, HT™, dvojité-ramenné závity (pro odolnost vůči krouticímu momentu a únavě)
• Hardbanding:Ochranné vrstvy proti opotřebení aplikované na spoje nářadí snižují četnost výměny podlahy plošiny.
• Povrchové úpravy:Pomědění, fosfátování, povlaky proti oděru-.

Připojení vrtných trubek API 5DP a ​​spoje nástrojůrozhodnout, zda se vaše struna na sestavě hladce vyrovná-, nebo se změní v přepracování a čekací dobu. Většina „problémů na místě“ pochází z jedné ze tří nedostatků při zadávání zakázek:špatné označení připojení, rozměry spojů nástrojů, které neodpovídají manipulačním nástrojům, popřchybí doklad o kontrole nití.

Co dát na PO (aby jej Octal mohl dodat jako spárovaný systém):

• Typ připojení:NC / IF / REG / FH (nebo přesný standard vašeho vozového parku)
• Plán pin/box:potvrďte orientaci pin/box a případné potřeby křížení
• Limity spojů nástrojů:OD spoje nástroje + prostor kleští / omezení oblasti výtahu
• Možnosti nošení (pouze v případě potřeby):tvrdé pruhy, vnitřní povrchová úprava,-odrazování
• Rozsah ochrany:chrániče závitů součástí (kolíček a krabička)

Jak Octal snižuje potíže (specifické, nikoli obecné):

• Potvrzujeme,plán připojení a limity spojů nástrojů před výroboutakže dodaná trubka odpovídá vaší praxi návazce, nikoli "výchozí" závit.
• Každá zásilka obsahujesledovatelnost + rozměrové záznamyaje-li specifikováno, důkaz o měření závitu-aby se příchozí kontrola mohla odhlásit bez pronásledování e-mailů.
• Chrániče závitů a stabilní svazování jsou považovány za součást kontroly rizika přijetí, protože většina problémů s{0}}výbavou začíná při manipulaci, nikoli v metalurgii.

nákup-first + osmičkové ovládací prvky:

Poškození podlahy-vybavení obvykle pochází z nesprávných manipulačních nástrojů, nesprávného nastavení kleští nebo nekontrolovaného líčení-. Octal Pipe dodává vrtnou trubku s možnostmi připojení (NC/IF/REG/FH a prémiové dvojité-ramenní) a povrchovou úpravou (fosfátování/poměďování), takže kolona běží čistě se standardním manipulačním zařízením.

Referenční velikost vrtáku pro závitníky (pro dílenské řezání závitů, ne pro vrtací trubku pro ropná pole)

Následující dotazy na "velikost vrtáku pro závitníky" se týkají velikostí vrtáků používaných pro řezání závitů NPT v dílenském nastavení; nejedná se o vnější průměr/specifikaci připojení vrtných trubek. Pro rychlou orientaci: 1/8″ NPT závitník je běžně používaný11/32″ (0,344″ / 8,73 mm), 1/4″ NPT je7/16″ (0,438″ / 11,11 mm)a 3/8″ NPT je37/64″ (0,578″ / 14,68 mm)-přesnou řadu závitů a procento závitu vždy ověřte podle tabulky výrobce závitníku.

Různé třídy vrtných trubek jsou navrženy pro specifické podmínky studny:

• E75:Výtěžek Větší nebo rovný 75 000 psi. Vhodné pro mělké/střední-hloubky.
• X95:Výtěžek Větší nebo rovný 95 000 psi. Univerzální-třída s lepší houževnatostí.
• G105:Výtěžek Větší nebo rovný 105 000 psi. Používá se v hlubších vrtech nebo vyšších zatíženích.
• S135:Výtěžek Větší nebo rovný 135 000 psi. Vyžaduje se pro hluboké vrty a podmínky HPHT.

Klíčové mechanické parametry (podle API 7-1 / 5DP):

• Pevnost v tahu:Ověřeno pomocí destruktivního testování pro každý stupeň.
• Rázová houževnatost:Charpy V-vrubové testy při kritických teplotách.
• Kontrola tvrdosti:Nástrojové spoje 285–341 HB typické; tvrdost těla přísně regulována.
• Únavový výkon:Nástrojový spoj/zóna svaru těla testována na odolnost proti cyklickému zatížení.

Nákup nepotřebuje formulaci „přísné kontroly kvality“. Potřebujetečíselná kritéria přijatelnostia abalíček dokumentůkterý ukazuje naměřené výsledky. U vrtných trubek API 5DP (PSL-1 / PSL-2 / PSL-3) Octal přizpůsobí rozsah kontroly vašemuPO/ITP, pak dodá záznamy, které odpovídají kontrolám, které vaši inspektoři skutečně provádějí.

EN 10204 3.1/3.2 balíček dokumentů (pokud je zadán):MTC/CMTR s tepelným číslem, chemií, mechanickými výsledky a mapováním sledovatelnosti k seznamu zásilek.

Dodávky Octal PipeVrtná trubka API 5DPpro vrtací programy, kde se kupující méně starají o „vrtné trubky obecně“ a více okompatibilita připojení, riziko únavy a akceptační papírováníto nezpomalí plošinu.

Odchylné a směrové jamky (kde se únava a opotřebení kloubu nástroje projeví jako první)

Doglogové a opakované cykly trestají spojení. Nejčastější chybou při nákupu je objednání potrubí bez uzamčeníplán připojení + meze spojů nástrojůa poté během líčení-odhalit nekompatibilitu.

• Octal Pipe přístup:potvrďte přesné označení spojení a omezení spojů nástroje v PO a poté podpořte přijetí pomocí kontroly závitů/měřících důkazů, pokud je specifikováno, aby se „nebude vyrovnávat“ nestal-časovým problémem.

Offshore a multi{0}}manipulační logistika (kde se vlákna poškodí, než si toho někdo všimne)

Když je potrubí zvednuto, uspořádáno a přemístěno vícekrát, "vypadá dobře při příjezdu" se často změní v poškození kolíku / krabice, které se objeví pouze na návazci.

• Octal Pipe přístup:považovat ochranu za součást kontroly kvality-chrániče závitů + stabilní svazek + jasné označení podle velikosti/třídy/délky-takže váš přijímací dvůr nemíchá specifikace a vaše posádka neřeší poškození při přepravě.

Kyselé servisní / korozivní vrtné kapaliny (kde se vnitřní koroze stává skrytým nákladem)

Ve studnách sH₂S/CO₂, vysoké chloridy nebo agresivní vrtné kapalinyporuchy vrtné trubky často začínají jako vnitřní koroze nebo důlkové koroze dlouho předtím, než struna „vypadá špatně“ zvenčí-, pak se projeví jako předčasné odmítnutí během kontroly nebo neočekávané odstávky.

• Octal Pipe přístup:zakázku upravíme podle vašeho aktuálního prostředí (kapalina/korozní ovladače + teplota), poté dodáme vrtnou trubku API 5DP sinspekční-balíčekkterá podporuje akceptaci (MTC/CMTR + mechanické výsledky, plusMožnosti NDT a vnitřního povlaku, pokud jsou specifikovány v PO/ITP), takže nákupy agresivních-služeb nespoléhají na odhady.

Pro EPC a dodavatele vrtání porovnáníČína výrobci vrtných trubekadodavatelé vrtných trubek, rozhodnutí obvykle závisí na disciplíně sledovatelnosti (mapování spojů-do{1}}), ochraně připojení během přepravy a na tom, zda lze záznamy kontroly kvality uložit přímo do systému projektu (pokud je to uvedeno v PO/ITP).

1. Kvalita svařování nástrojových spojů (skutečný strukturální hotspot)

2. Vrtací trubka zřídkakdy selže nejprve uprostřed těla-problémy se obvykle soustřeďují kolemnástrojový spoj / oblast svaruprotože přenáší-vytvářecí cykly, krouticí moment a ohyb. Octal Pipe to řídí tím, že s kloubem nástroje zachází jako s -kritickým krokem procesu, nikoli s přídavkem komodity-, a záznamy o přepravě spojují práci kloubu nástroje zpět se šarží, takže přijetí nezávisí na tom, že „vypadá v pořádku“.

3. Tepelné zpracování a konzistence stupně (proč "API 5DP" stále potřebuje důkaz)

4. Nákup vrtné trubky API 5DP neznamená jen nákup štítku-, ale nákupopakovatelný mechanický výkondávka k dávce. Octal Pipe udržuje dodávky jakosti konzistentní prostřednictvím řízeného zpracování a dodává mechanické výsledky v balíku dokumentů, takže nákup může být schválen s důkazy, nikoli se sliby dodavatele.

5. Kázeň při obrábění závitů a měření (vyrábí se-spolehlivost)

6. Většina zpoždění návazce pochází z vláken: zadření, špatné uchycení nebo poškození, kterému se dalo předejít. Octal Pipe považuje kontrolu závitů za kvalitu výroby-závity chráněné při manipulaci, a když si to vaše PO/ITP vyžádá, dodávka zahrnujedůkaz o měření závitůtakže přijímající tým se může bez argumentů odhlásit.

7. Balení jako součást kvality procesu (protože přeprava může zničit dobré potrubí)

8. I perfektně vyrobená dýmka se může v logistice „zkazit“. Proto Octal Pipe zachází s chrániči, stabilitou svazků a značením podle velikosti/třídy/délky jako součást řízení procesu-takže to, co obdržíte, je připraveno ke spuštění, nikoli „potřebuje třídit a znovu kontrolovat“.

Když získáváte vrtnou trubku na prodej pro aktivní program, nejrychlejším způsobem, jak se vyhnout odmítnutí typu „nebude se skládat“, je uvést ji jako přizpůsobený systém, nikoli generickou trubku. Uveďte OD/WT a rozsah (R1/R2/R3), třídu (E75/X95/G105/S135) a přesné označení připojení (NC/IF/REG/FH nebo prémiové dvojité -ramenní), poté přidejte omezení kloubu nástroje (odstup OD/tong) a požadavky na ochranu pro manipulaci a součet dvorců. Pokud vaše objednávka/ITP vyžaduje důkazy, vyvolejte předem záznamy-výsledky posunu (velikost vřetena + vyhovující/nevyhovující), měření závitu a rozsah NDT pouze tehdy, je-li specifikováno,-aby zásilka dorazila „připravená ke schválení“ namísto spouštění dalších kontrolních cyklů.

Kontaktujte nyní

Tato stránka pokrýváropné pole API 5DP vrtné potrubípro vrtání strun. Tabulky velikostí závitníků pro závity NPT jsou samostatným tématem obrábění a nejsou součástí nákupu vrtných trubek.

FAQ



Jaký je rozdíl mezi API 5DP a ​​API RP 7G pro nákup vrtných trubek?

API 5DPjenákupní a akceptační standardpro rozsah výroby/kontroly vrtných trubek.API RP 7Gse používá spíše jako avýběrová reference(jaké vstupy je třeba vzít v úvahu pro členy vrtné tyče a provozní limity). V RFQ použijte 5DP k uzamčení přijetí a použijte myšlení 7G, abyste se vyhnuli nákupu nesprávného -třídy/špatného- připojení.

Co bych měl specifikovat při nákupu vrtné trubky API 5DP, abych se vyhnul -postrannímu doplňování-prodlev?

UpřesněteOD/WT + rozsah (R1/R2/R3), stupeň, a přesnéoznačení připojení(NC/IF/REG/FH) pluslimity spojů nástrojů(prostor OD/tong). Přidatchrániče závitůa jasně uveďte jakýkoli požadovaný rozsah kontroly (např. měření závitu/NDT) v PO, takže se nic „nepředpokládá“.

Jaké dokumenty by měly být dodány s vrtnou trubkou API 5DP pro vstupní kontrolu?

Minimálně:MTC/CMTR (sledovatelnost), záznamy rozměrů/přímostia balicí seznam mapovaný uživatelemvelikost/třída/délka. Pokud to vaše PO/ITP vyžaduje, přidejtedůkaz o měření závitů, plusZprávy NDT/hydrotest/dopadpouze pokud je to uvedeno,-takže přijetí je založeno-na důkazech, nikoli na e-mailu-.

Jak mohu vybrat spoje a spoje nástrojů pro programy vrtání s odchylkou nebo-vysokým kroutícím momentem?

Při práci s vychýleným/vysokým{0}}momentem začínají poruchy a zpoždění obvykle uspojení/nástrojový klouboblast, nikoli tělo trubky. Vyberte spoje, které odpovídají standardu vaší soupravy/flotily, a poté uzamkněte omezení spojů nástrojů a požadavky na manipulaci (ochrany/balení), abyste snížili poškození závitu a vyrovnali-odmítnutí; vyžádejte si další záznamy o kontrole, když to vaše historie poruch odůvodňuje.

Certifikace



Certifikát CE

Certifikát ISO 9001

Certifikát API Q1

Certifikát ABS

Certifikát AP-5L

Certifikát API-5CT



Rozsah OD: 2 3/8" – 6 5/8"

stupně: E75, X95, G105, S135

Délky: R1 / R2 / R3

Typy rozčilení:IU, EU, IEU

Spojení:NC, IF, REG, FH, prémiové opce

Aplikace:Hlubinné vrty, HPHT, offshore, směrové vrtání
